트라이캠프 각도기 가로바 앞뒤좌우 4방향 간단튜닝

트라이캠프 각도기를 사용하며 상하조절만 된다는 참 많은 아쉬움이 있었습니다.

측면에서 해가 비치거나 하면 파라솔을 옮기는게 많이 귀찮았습니다.

그러던중 동 사 에서 판매하는 "좌우조절 디바이스라"는 상품을 보며...

솔찍한 심정으로는 "기능에비해 가격이 비싸고 짐이 더 늘어난다" 느껴질 뿐이었습니다.

그리하여 직접 간단하게 튜닝을 해보았습니다.

튜닝에 사용된 자재

1. M8 x 15mm 노브볼트 (굴러다니던것 활용)

2. 내경 약 23파이 알루미늄파이프 기장20mm씩 두개

  참고사항 : 트캠가로바 파이프의 외경 약 22.5파이

3. 리벳(3x10mm) 4개, 리벳건, 전동드릴

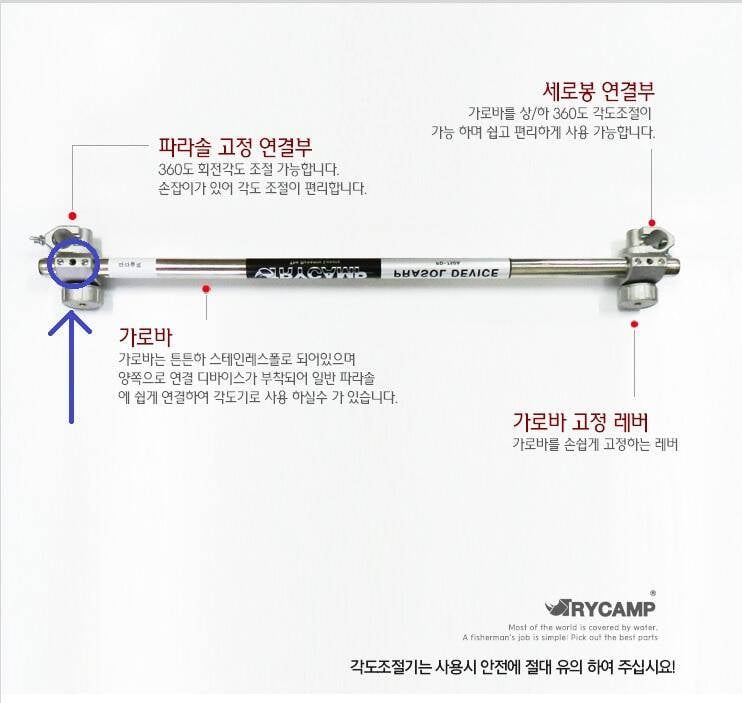

사진출처 : 트캠 홈피

튜닝방법

1. 파라솔 고정쪽의 뭉치에 M8규격 무두볼트(번데기나사)가 파이프를 돌아가지않게 잡고있습니다

  저걸 과감히 렌치로 풀어버립니다.

2. 뭉치를 빼고 준비된 뭉치 고정용 파이프조각을 끼운 후 뭉치를 다시 넣어줍니다.

   파이프조각 - 뭉치 - 파이프조각 이렇게말이죠

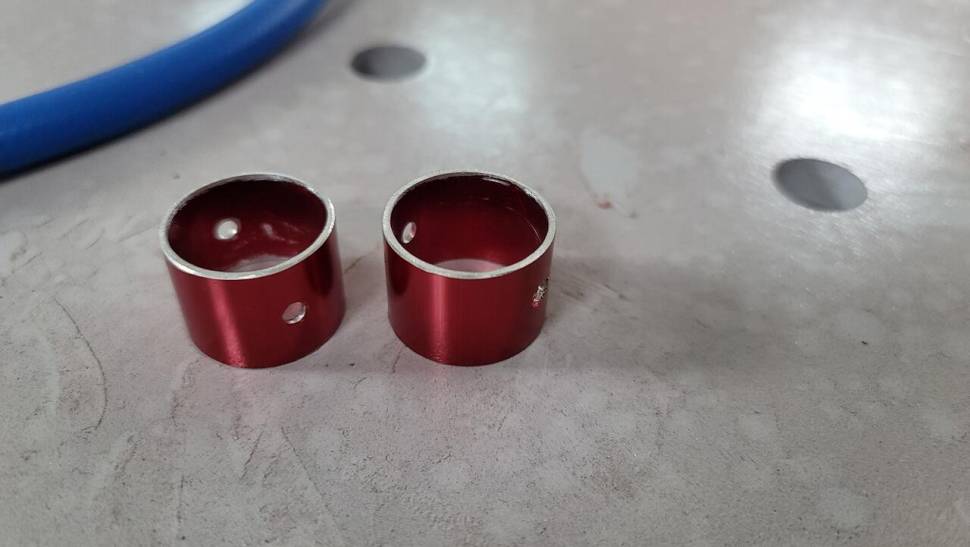

   뭉치고정용 파이프조각은 리벳 박을 구멍을 미리 뚫어놓으면 작업이 좀 더 쉬워집니다

3. 자리를 잡고 파이프에도 리벳박을 홀을 뚫어 뭉치 양옆의 파이프조각을 고정합니다.

4. 무두볼트 박히는 자리중 가운데자리쯤에 M8 노브볼트를 끼워주면 튜닝 끝

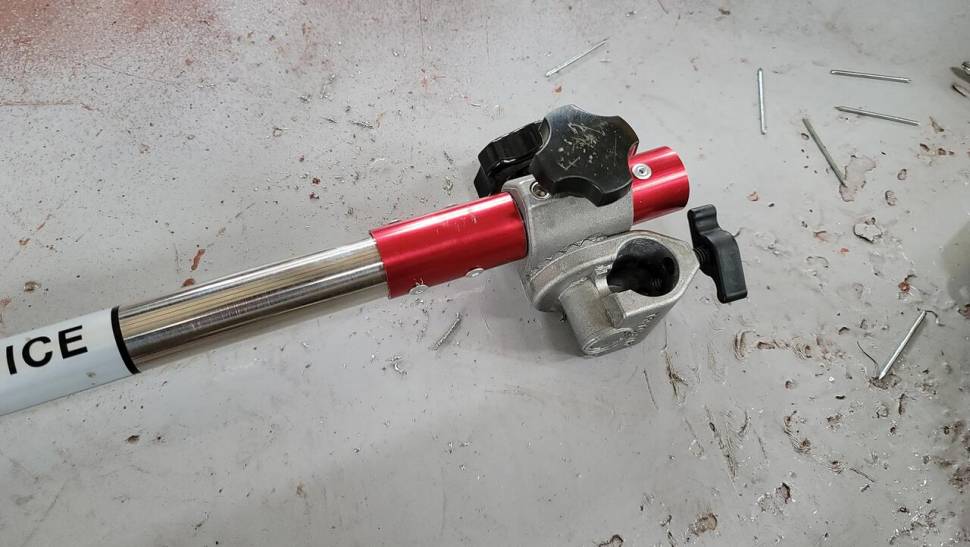

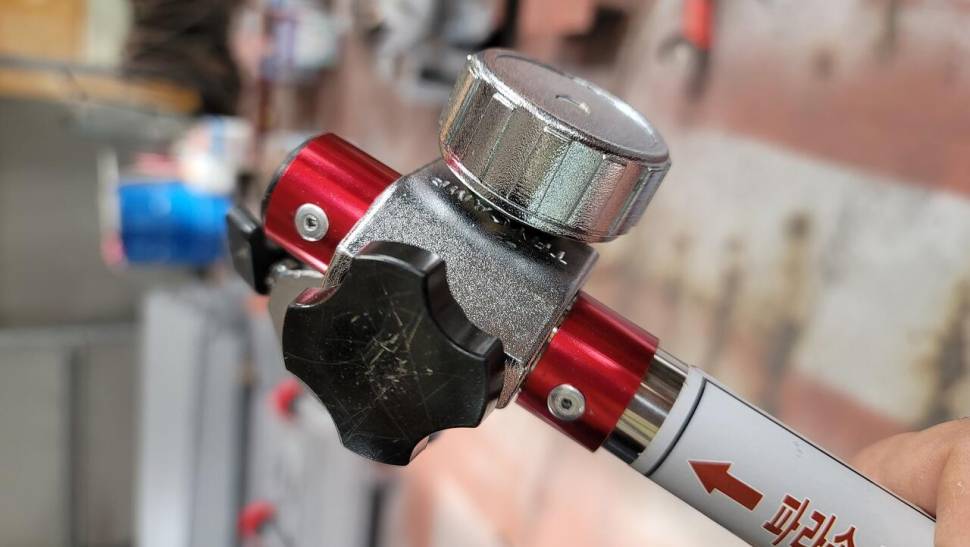

결과물입니다 파라솔쪽 뭉치는 꽉 조여줘야 할 곳이 두군데에서 세군데로 늘어난 대신 좌우조절이 가능해졌습니다.

두개정도 작업해봤는데 중간과정 사진이 없는 짧은글로 조사님들께서 도움이 되실지 모르겠네요...;;
