[자유게시판] 찌 선반

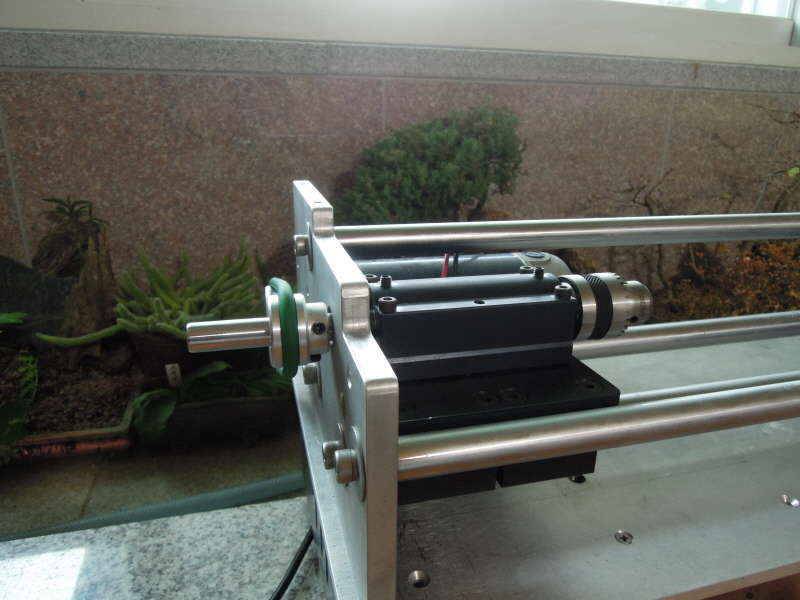

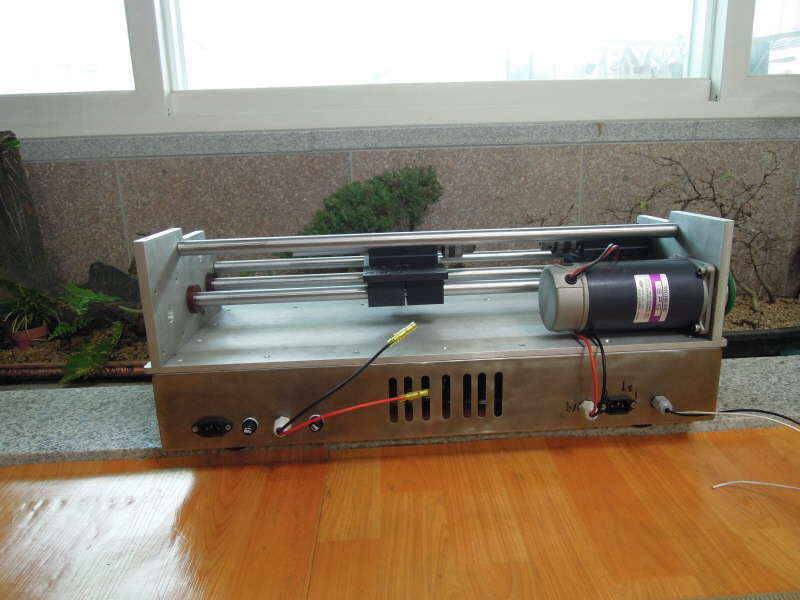

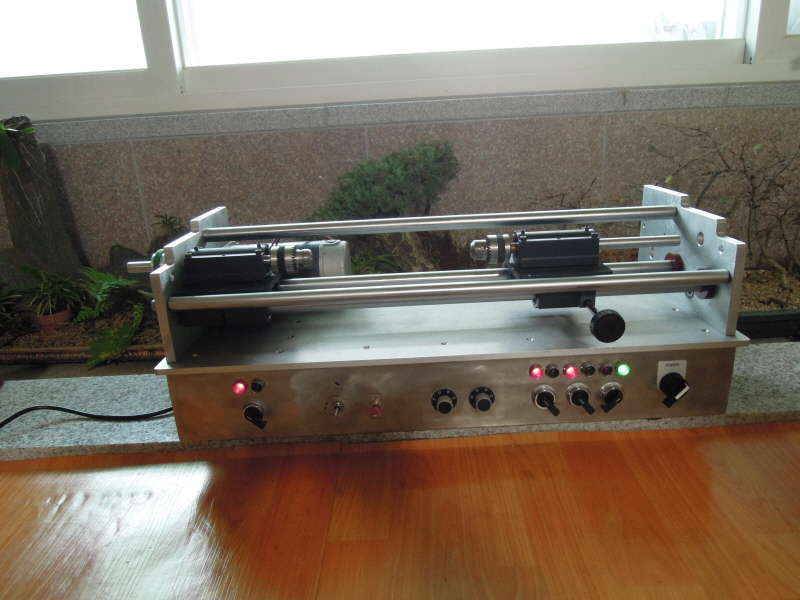

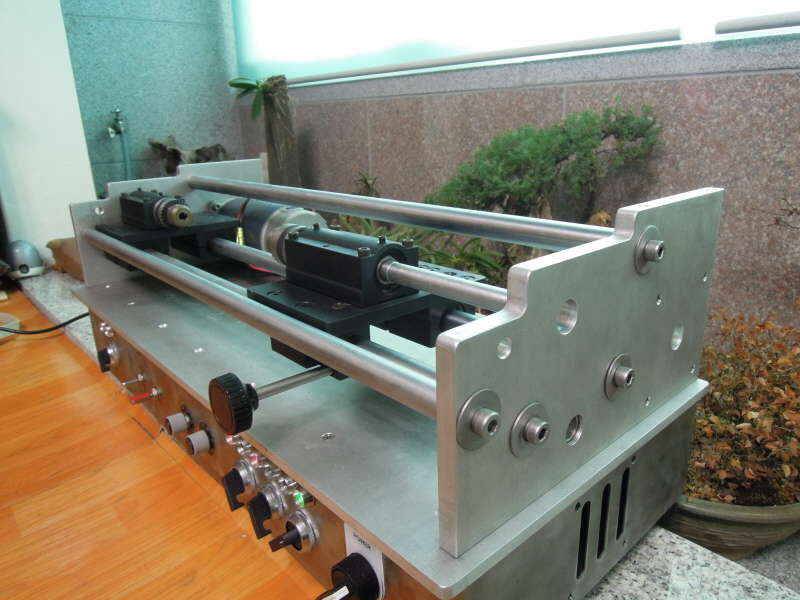

제가 사용할 목적으로 제작햇습니다. 그 동안 요놈제작한다고 참고로 구상하느라 모회사제품을 2대나샀구요. 상당히 뇌가 아팠죠 탁사드릴로 구멍뚫어서 조립해보고 안맞으면 다시 재료주문하고 이런시행착오를 수십번 되풀이 했슴다. 전문가들 처럼 구상,견적,도면을 그려서 cnc 로 가공을 의뢰하면 수월한데 무데뽀로 하다보니 ㅋ ㅋ (미 친 짓이죠..) 자 그럼 사진으로 놈을 소개합니다. 전면 입니다. 제원을 소개할께요 총길이:720 세 로:300 높 이:280 척과척사이(최대벌림):340 열처리연마봉:20파이 모 터:180v 에 300W 알루미늄 판: 밑판8t 옆판12t 스핀들판10t 척: 삼천리 10mm 척 샤우드: 6mm 관통 s/w 배전함은 스테으로 절곡,제작했으며 s/w 는 맨오른쪽에서 왼쪽으로 전원,모터1,모터2,부로아,속도1,속도2,정,역1,2 작업등순서 입니다. 작업등과 부로아는 미 설치 상태이고 차후에보조척과 관통다이를 반자동으로 좌 우로 이동할수있도록 모터를 추가장착예정입니다. 후면과 측면입니다. 참고로 보시고 좋은 아이템 부탁드립니다. 날씨가 또 추워진다고 하네요 감기 조심하세여~~
